मोठ्या प्रमाणात सामग्री हाताळताना, कन्व्हेयर बेल्ट स्वतः लक्ष वेधून घेते. हे दृश्यमान, महाग आणि ऑपरेशनसाठी स्पष्टपणे गंभीर आहे. तरीही बेल्टला आधार देणारे घटक-कन्व्हेयर वाहून नेणारे रोलर असेंब्ली जे दिवसेंदिवस हजारो टन साहित्याचा भार सहन करतात-बेल्टचे आयुष्य इतर कोणत्याही घटकांपेक्षा थेट ठरवतात. चुकीचे संरेखित केलेले किंवा जप्त केलेले कन्व्हेयर वाहून नेणारा रोलर एक वेअर पॉइंट तयार करतो जो बेल्ट कव्हरला कमी करतो, उष्णता निर्माण करतो, वीज वापर वाढवतो आणि शेवटी हजारो डॉलर्स खर्चाचा बेल्ट अकाली बदलण्यास कारणीभूत ठरतो.

कन्व्हेयर वाहून नेणारा रोलरनिर्मात्यांनी विशिष्ट ऑपरेशनल आव्हानांना संबोधित करण्यासाठी विशेष डिझाइनसह प्रतिसाद दिला आहे: मटेरियल बिल्ड-अप, बेल्ट ट्रॅकिंग, प्रभाव प्रतिरोध आणि पर्यावरणीय गंज. या विशेष प्रकारांमध्ये, स्पायरल आयडलर, पॅरलल कॉम्ब इडलर, इनव्हर्टेड व्ही टाइप आयडलर आणि सिरॅमिक कन्व्हेयर इडलर प्रत्येक वेगळे अनुप्रयोग देतात. हे कन्व्हेयर वाहून नेणारे रोलर प्रकार सामायिक उत्पादन घटक सामायिक करतात-उच्च-फ्रिक्वेंसी वेल्डेड पाईप्स, उच्च-घनतेचे नायलॉन सील, बियरिंग्ज आणि गोल स्टील-परंतु पृष्ठभाग कॉन्फिगरेशन आणि कार्यात्मक ऑप्टिमायझेशनमध्ये भिन्न आहेत.

कन्व्हेयर कॅरींग रोलरची निवड का महत्त्वाची आहे

कन्व्हेयर सिस्टीम तिच्या वहन करणाऱ्या रोलर ट्रेनइतकीच विश्वासार्ह असते. कन्व्हेयर वाहून नेणारा रोलर बेल्ट आणि मटेरियल लोडला आधार देतो आणि बेल्टचे योग्य संरेखन राखतो. जेव्हा रोलर अयशस्वी होतो, तेव्हा त्याचे परिणाम कॅस्केड होतात:

• बेल्टचे नुकसान: रोलर घेऊन जाणारा जप्त केलेला कन्व्हेयर स्थिर अपघर्षक पृष्ठभाग बनतो, ज्याने फिरत्या बेल्टच्या कव्हरमध्ये खोबणी कोरली जाते.
• वाढलेले ड्रॅग: न फिरणारे किंवा उच्च-प्रतिरोधक रोलर्स ड्राइव्ह मोटरचा उर्जा वापर वाढवतात
• मटेरिअल स्पिलेज: मिसललाइन केलेले रोलर्स बेल्टला चुकीचे ट्रॅकिंग करण्यास, सिस्टीमच्या बाजूला मटेरियल डंप करण्यास परवानगी देतात
• स्ट्रक्चरल स्ट्रेस: ​​असमान रोलर रेझिस्टन्स बेल्ट टेंशन वेरिएशन निर्माण करते ज्यामुळे ताण फुटतो आणि चालतो

विशिष्ट उद्योग आणि अनुप्रयोगांमध्ये सामान्य असलेल्या प्रत्येक पत्त्याच्या खाली वर्णन केलेल्या रोलर डिझाइनचे वहन करणारे विशेष कन्व्हेयर विशिष्ट अपयश मोड.

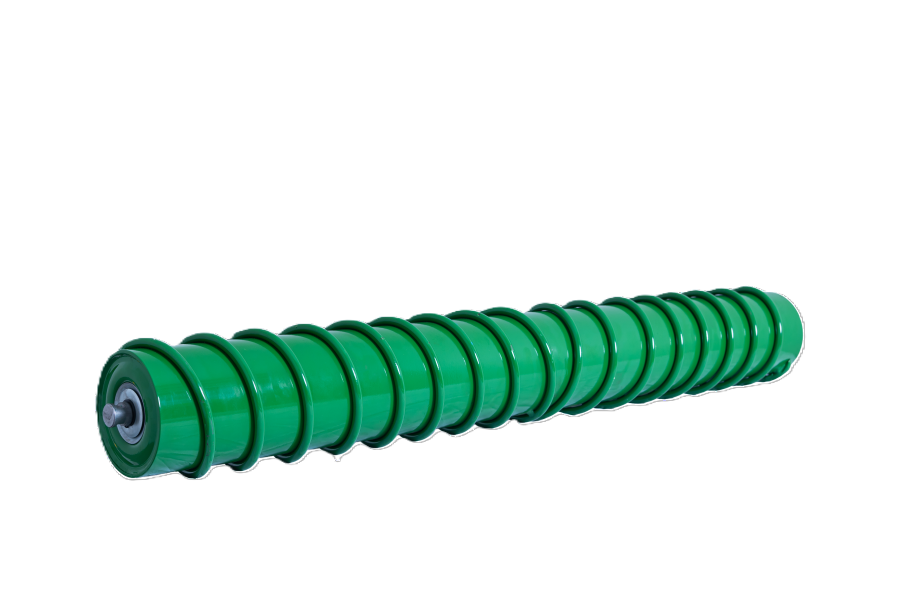

स्पायरल आयडलर: चिकट पदार्थांसाठी स्व-स्वच्छता

स्पायरल आयडलर हा कन्व्हेयर वाहून नेणारा रोलर व्हेरिएंट आहे ज्यामध्ये मटेरियल कॅरीबॅक बेल्टच्या पृष्ठभागाला चिकटते अशा अनुप्रयोगांसाठी डिझाइन केलेले आहे. उच्च-फ्रिक्वेंसी वेल्डेड पाईप्स, उच्च-घनता नायलॉन सील, सर्पिल स्प्रिंग्स, बेअरिंग्ज आणि गोल स्टीलपासून बनविलेले, सर्पिल आयडलरमध्ये हेलिकल पृष्ठभाग कॉन्फिगरेशन असते.

ऑपरेटिंग तत्त्व

बेल्ट सर्पिल आयडलरवरून जात असताना, हेलिकल पॅटर्न विभेदक संपर्क बिंदू तयार करतो जे बेल्ट आणि चिकटलेल्या सामग्रीमधील पृष्ठभागावरील ताण तोडतात. चिकट साठे-चिकणमाती, ओली वाळू, ओलावा असलेले ठेचलेले धातू-कन्व्हेयर वाहून नेणाऱ्या रोलरवर जमा होण्याऐवजी बेल्टच्या पृष्ठभागावरून बाहेर पडतात.

मुख्य अनुप्रयोग

• एकत्रित आणि वाळू प्रक्रिया
• चिकणमाती आणि खनिज हाताळणी
• कोळसा तयार करणारी वनस्पती
• चिकट किंवा उच्च-ओलावा सामग्री पोहोचवणारा कोणताही पट्टा

सर्पिल डिझाइनमुळे स्वतंत्र बेल्ट स्क्रॅपर्स आणि क्लीनरची आवश्यकता कमी होते, ज्यांना स्वतःची देखभाल आणि समायोजन आवश्यक असते. पॅसिव्ह सेल्फ-क्लीनिंग क्षमतेसह कन्व्हेयर वाहून नेणारा रोलर शोधणाऱ्या ऑपरेटरसाठी, स्पायरल आयडलर देखभाल-मुक्त समाधान प्रदान करते.

पॅरलल कॉम्ब इडलर: सेल्फ-क्लीनिंग स्ट्रक्चरसह रिटर्न बेल्ट क्लीनिंग

समांतर कंघी इडलर हा एक प्रकार आहेकन्व्हेयर वाहून नेणारा रोलररिटर्न बेल्ट ऍप्लिकेशन्ससाठी विशेषतः कॉन्फिगर केलेले. हे उच्च-फ्रिक्वेंसी वेल्डेड पाईप्स, उच्च-घनतेचे नायलॉन सील, कंगवाच्या आकाराचे रबर रिंग, स्पेसर, बेअरिंग्ज आणि गोल स्टीलचे बनलेले आहे.

रिटर्न बेल्ट फंक्शन

कन्व्हेयर सिस्टीमच्या परतीच्या बाजूला-कॅरींग रनच्या खाली रिकामे प्रवास करणाऱ्या बेल्टचा भाग-मटेरिअल कॅरीबॅक जमा होऊ शकते, परतीच्या मार्गावर खाली पडू शकते आणि घर सांभाळण्याच्या समस्या निर्माण करू शकतात. समांतर कंघी इडलर हा एक कन्व्हेयर वाहून नेणारा रोलर आहे जो सक्रिय साफसफाईची क्रिया प्रदान करताना रिटर्न बेल्ट निश्चित करण्यासाठी डिझाइन केलेले आहे.

स्वत: ची साफसफाईची वैशिष्ट्ये

कंगवाच्या आकाराचे रबर रिंग बेल्टच्या पृष्ठभागावर यांत्रिक साफसफाईची क्रिया तयार करतात. रिटर्न बेल्ट या कन्व्हेयर वाहून नेणाऱ्या रोलरवरून जात असताना, चिकटलेली सामग्री बेल्टसह टेल पुलीकडे जाण्याऐवजी खाली पडते आणि खाली पडते. मुख्य कार्यप्रदर्शन गुणधर्मांमध्ये हे समाविष्ट आहे:

• कमी आवाज: ठोस पृष्ठभागाच्या रोलर्सच्या तुलनेत कंघी डिझाइन संपर्क आवाज कमी करते
• जाड ट्यूब भिंत: रिटर्न-साइड सेवेसाठी वर्धित संरचनात्मक टिकाऊपणा
• लवचिक रोटेशन: कमी रोलिंग प्रतिकार शक्तीचे नुकसान कमी करते
• कमी प्रतिकार: पारंपारिक रिटर्न आयडलर्सच्या तुलनेत कमी बेअरिंग ड्रॅग

कन्व्हेयर रिटर्न पाथवर मटेरियल कॅरीबॅकसह संघर्ष करणाऱ्या सुविधांसाठी, समांतर कंघी इडलर एक निष्क्रिय क्लिनिंग सोल्यूशन देते ज्यासाठी बाह्य शक्ती किंवा नियंत्रण प्रणालीची आवश्यकता नसते.

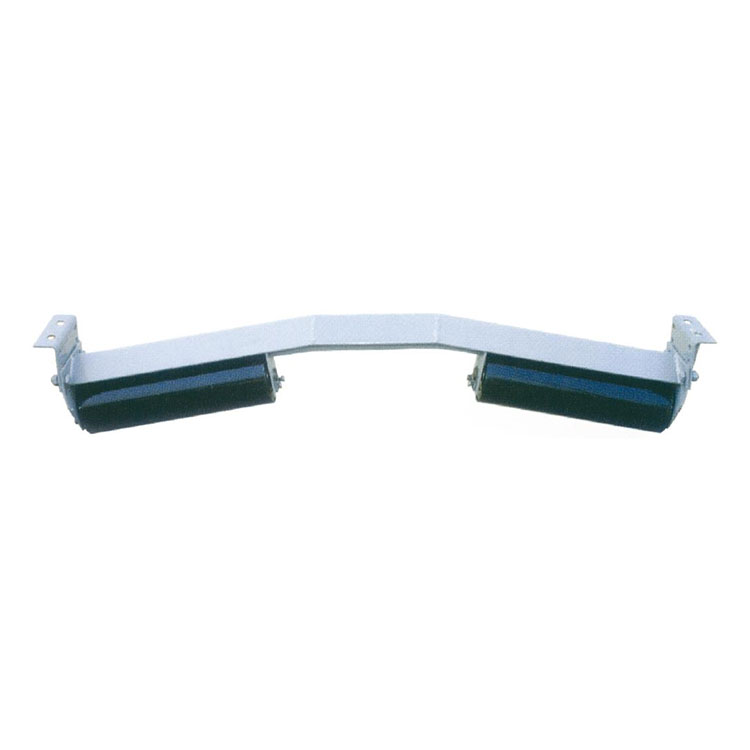

इन्व्हर्टेड व्ही टाइप आयडलर: बेल्ट सप्रेशन आणि ट्रॅकिंग

इनव्हर्टेड व्ही प्रकारचा आयडलर हा कन्व्हेयर वाहून नेणारा रोलर आहे जो प्रामुख्याने बेल्ट कन्व्हेयर सिस्टीममध्ये रिटर्न बेल्टचा कोन बदलण्यासाठी वापरला जातो. त्याचे प्राथमिक कार्य बेल्ट सप्रेशन आहे - बेल्टला वरच्या दिशेने उडण्यापासून आणि संरचनात्मक घटकांना स्क्रॅच करण्यापासून प्रतिबंधित करणे.

बेल्ट सप्रेशन फंक्शन

लांब कन्व्हेयर्सवर, विशेषत: झुकलेले विभाग किंवा जास्त बेल्ट स्पीड असलेल्यांवर, रिटर्न बेल्ट बेल्ट टेंशन डायनॅमिक्स किंवा हवेच्या प्रवेशामुळे आयडलर रोल्स उचलू शकतो. वरच्या दिशेने उडणारा पट्टा स्ट्रक्चरल स्टीलशी संपर्क साधतो—क्रॉस बीम, स्ट्रिंगर्स, वॉकवे—ज्यामुळे कव्हर घर्षण आणि संभाव्य बेल्टच्या काठाचे नुकसान होते.

या कन्व्हेयर कॅरींग रोलरचे इनव्हर्टेड V कॉन्फिगरेशन एक प्रोफाइल तयार करते जे बेल्ट कॅप्चर करते आणि ते दाबून ठेवते, मुक्त रोटेशनला परवानगी देताना सातत्यपूर्ण संपर्क राखते. उभ्या बेल्टच्या हालचालींना अनुमती देणाऱ्या फ्लॅट रिटर्न आयडर्सच्या विपरीत, उलटा व्ही आकार बेल्टची स्थिती भौतिकरित्या मर्यादित करतो.

सीलिंग आणि पर्यावरण संरक्षण

रोलर वाहून नेणाऱ्या या कन्व्हेयरच्या दोन्ही टोकांमध्ये दुहेरी बाजू असलेल्या सीलबंद बेअरिंगसह एकत्रितपणे चक्रव्यूहाच्या सील संरचनांचा समावेश होतो. ही दुहेरी-अडथळा प्रणाली प्रदान करते:

• धूळ संरक्षण: भूलभुलैया सील सूक्ष्म कण प्रवेश प्रतिबंधित करते
• पाण्याचा प्रतिकार: दुहेरी बाजू असलेले सील ओले वातावरणात ओलावा वगळतात
• विस्तारित बेअरिंग लाइफ: दूषित वगळणे थेट बेअरिंग सर्व्हिस लाइफशी संबंधित आहे

धूळयुक्त किंवा ओल्या वातावरणात कार्यरत रोलर उत्पादने वाहून नेणाऱ्या कन्व्हेयरसाठी-खाणी, खाणी, बाहेरील साठा करणारे कन्व्हेयर्स-सीलिंग गुणवत्तेमध्ये अनेकदा तीन महिने आणि तीन वर्षांच्या सेवा आयुष्यातील फरक असतो.

सिरेमिक कन्व्हेयर इडलर: घर्षण आणि गंज प्रतिकार

सिरॅमिक कन्व्हेयर आयडलर हा एक कन्व्हेयर वाहून नेणारा रोलर आहे जो स्टील किंवा रबर ऐवजी ॲल्युमिनियम ऑक्साईड (ॲल्युमिना) पृष्ठभागांसह बांधला जातो. ही सामग्री निवड आक्रमक अनुप्रयोगांसाठी विशिष्ट फायदे प्रदान करते.

साहित्य गुणधर्म

ॲल्युमिनियम ऑक्साईड (Al₂O₃) सिरेमिक ऑफर:

• उच्च कडकपणा: रॉकवेल एचआरए स्केलवर 80 पेक्षा जास्त, स्टीलपेक्षा लक्षणीय कठीण
• ऍसिड रेझिस्टन्स: स्टीलच्या रोलर्सला गंजणाऱ्या अम्लीय द्रावणामुळे प्रभावित होत नाही
• अल्कली प्रतिकार: मूलभूत वातावरणात रासायनिकदृष्ट्या स्थिर
• घर्षण प्रतिकार: तीक्ष्ण, कठोर सामग्रीच्या संपर्कात टिकून राहते जे पोलाद किंवा रबर गॉज करेल

योग्य अनुप्रयोग

सिरेमिक कन्व्हेयर वाहून नेणारा रोलर खाणकाम, वाळू आणि रेव, पोलाद धातू, रासायनिक उद्योग आणि इतर उद्योगांमध्ये मोठ्या प्रमाणावर वापरले जाते जेथे:

• उच्च-कडकपणाचे साहित्य (लोह धातू, टॅकोनाइट, ग्रॅनाइट) स्टील इडलरला झपाट्याने दूर करतात
• संक्षारक वातावरण (खते वनस्पती, रासायनिक हाताळणी) स्टीलच्या पृष्ठभागावर हल्ला करतात
• उच्च पट्ट्याचा वेग पारंपारिक कन्व्हेयर वाहून नेणाऱ्या रोलर पृष्ठभागावर पोशाख वाढवतो

व्यापार-बंद

सिरेमिक आयडलर्सची किंमत सामान्यत: स्टील आयडलर्सपेक्षा जास्त असते आणि ते जास्त वजनदार असतात, ज्यासाठी बेल्ट ड्राईव्हची क्षमता आणि स्ट्रक्चरल सपोर्ट यांचा विचार करणे आवश्यक असते. तथापि, घर्षणामुळे दर काही महिन्यांनी आळशी बदल अनुभवणाऱ्या ऑपरेशन्ससाठी, सिरॅमिकचे विस्तारित सेवा आयुष्य बहुतेकदा प्रीमियमचे समर्थन करते. सिरेमिक कन्व्हेयर कॅरींग रोलर बदली दरम्यान दीर्घ अंतर देते, कामगार खर्च कमी करते आणि देखभालीसाठी डाउनटाइम देते.

सामान्य उत्पादन गुणवत्ता निर्देशक

रोलर वाहून नेणाऱ्या सर्व कन्व्हेयरमध्ये—सर्पिल, कंगवा, इन्व्हर्टेड V, सिरॅमिक—विशिष्ट उत्पादन वैशिष्ट्ये कॉन्फिगरेशनची पर्वा न करता गुणवत्ता दर्शवतात.

उच्च-वारंवारता वेल्डेड पाईप

कन्व्हेयर वाहून नेणाऱ्या रोलरची ट्यूब बॉडी सरळ, गोलाकार आणि सातत्याने भिंत-जाडीची असावी. उच्च-फ्रिक्वेंसी वेल्डिंग कमीतकमी अंतर्गत फ्लॅश आणि सुसंगत धातुकर्मासह सीम तयार करते. खराब-गुणवत्तेच्या नळ्यांमुळे रोलर विक्षिप्तपणा निर्माण होतो, ज्यामुळे कंपन आणि बेल्ट फडफडतात.

उच्च घनता नायलॉन सील

सील दूषितता वगळतात. कमी घनतेचे सील ओलावा शोषून घेतात, फुगतात आणि परिणामकारकता गमावतात. उच्च घनता नायलॉन आयामी स्थिरता राखते, वंगण आत ठेवते आणि दूषित पदार्थ बाहेर ठेवते. रोलर सील वाहून नेणारा कन्व्हेयर हा सहसा सेवा जीवन निर्धारित करणारा घटक असतो.

बेअरिंग्ज

दुहेरी बाजूचे सीलबंद बियरिंग्ज (ज्याला सील-फॉर-लाइफ बेअरिंग देखील म्हणतात) प्री-लुब्रिकेटेड असतात आणि त्यांना कोणत्याही देखभालीची आवश्यकता नसते. रोलर बेअरिंग वाहक असलेल्या कन्व्हेयरची निवड लोड आणि गती आवश्यकतांशी जुळली पाहिजे; कमी आकाराचे बियरिंग्ज वेळेआधीच अयशस्वी होतात, तर मोठ्या आकाराच्या बियरिंग्सची किंमत अनावश्यकपणे वाढते.

गोल स्टील

शाफ्ट एंड्स आणि बेअरिंग माउंटिंग पृष्ठभागांना चांगली गोलाई आणि पृष्ठभाग पूर्ण करणे आवश्यक आहे. अस्पष्ट शाफ्ट चुकीचे संरेखन तयार करतात, बेअरिंग्स असमानपणे लोड करतात आणि रोलर असेंब्ली घेऊन जाणाऱ्या कन्व्हेयरला लवकर अपयशी ठरतात.
